GNSS Hemisphere : S321+

เครื่องรับสัญญาณบอกตำแหน่งจากดาวเทียม GNSS ระบบ RTK Network

ยี่ห้อ  Hemisphere  รุ่น  S321

  • เป็นเครื่องหาค่าพิกัดด้วยดาวเทียม GNSS ที่มีช่องรับสัญญาณดาวเทียมจำนวน 372 ช่องสัญญาณ
  • ตัวเครื่อง Smart Antenna สามารถเก็บข้อมูลดาวเทียมโดยใช้หน่วยความจำแบบภายใน (Internal) ขนาด 4 GB
  • ต้องสามารถใช้ระบบ WebUI ในการควบคุมการทำงานและ Upgrade Firmware และใช้ตั้งค่าหรือสั่งการเครื่อง GNSS Receiver รวมทั้งใช้ในการ Download และ Delete ข้อมูลรังวัดจากดาวเทียมที่บันทึกในตัวเครื่อง Smart Antenna ได้
  • ตัวเครื่องได้รับมาตรฐานป้องกัน ฝุ่นและน้ำ IP67
  • เมื่อประมวลผลข้อมูลด้วยโปรแกรมประมวลผลสัญญาณดาวเทียมแล้ว มีความคลาดเคลื่อนของการรังวัดในระบบ Static Post Processing ทางราบ (Horizontal)  3mm. 0.1ppm. และทางดิ่ง 3.5 mm. 0.4ppm. ของระยะเส้นฐานที่รังวัด
  • เมื่อประมวลผลข้อมูลด้วยโปรแกรมประมวลผลสัญญาณดาวเทียมแล้ว มีความคลาดเคลื่อนของการรังวัด (RMS) ในระบบ Real Time Kinematics ทางราบ (Horizontal)  8 mm. 1ppm. และทางดิ่ง (Vertical)  15 mm. 1ppm. ของระยะเส้นฐานที่รังวัด
  • สามารถรับสัญญาณปรับแก้จากดาวเทียมในระบบ L-band Global correction serviceได้โดยมีความคลาดเคลื่อนของการรังวัด (RMS) ทางราบ (Horizontal) 0.08 เมตร และทางดิ่ง (Vertical)  0.16 เมตร โดยจะต้องเปิดระบบ L-band correction service ให้บริการฟรีเป็นระยะเวลาไม่น้อยกว่า 6 เดือน.
  • มีวิทยุส่งสัญญาณแบบ Built-In UHF Radio Modem สำหรับส่งข้อมูลปรับแก้ RTCM ที่ความถี่ 420-460 MHz หรือมากกว่าโดยมี Channel Spacing ที่ 5KHz / 25KHz และอุปกรณ์ประกอบ ขนาดกำลังส่ง 1 Watt
  • มีระบบ Smart Voice Broadcast System. หรือ “Speaking” Receiver ให้เสียงแสดงการทำงานหรือสถานะของเครื่อง GNSS ได้



Category:

Description

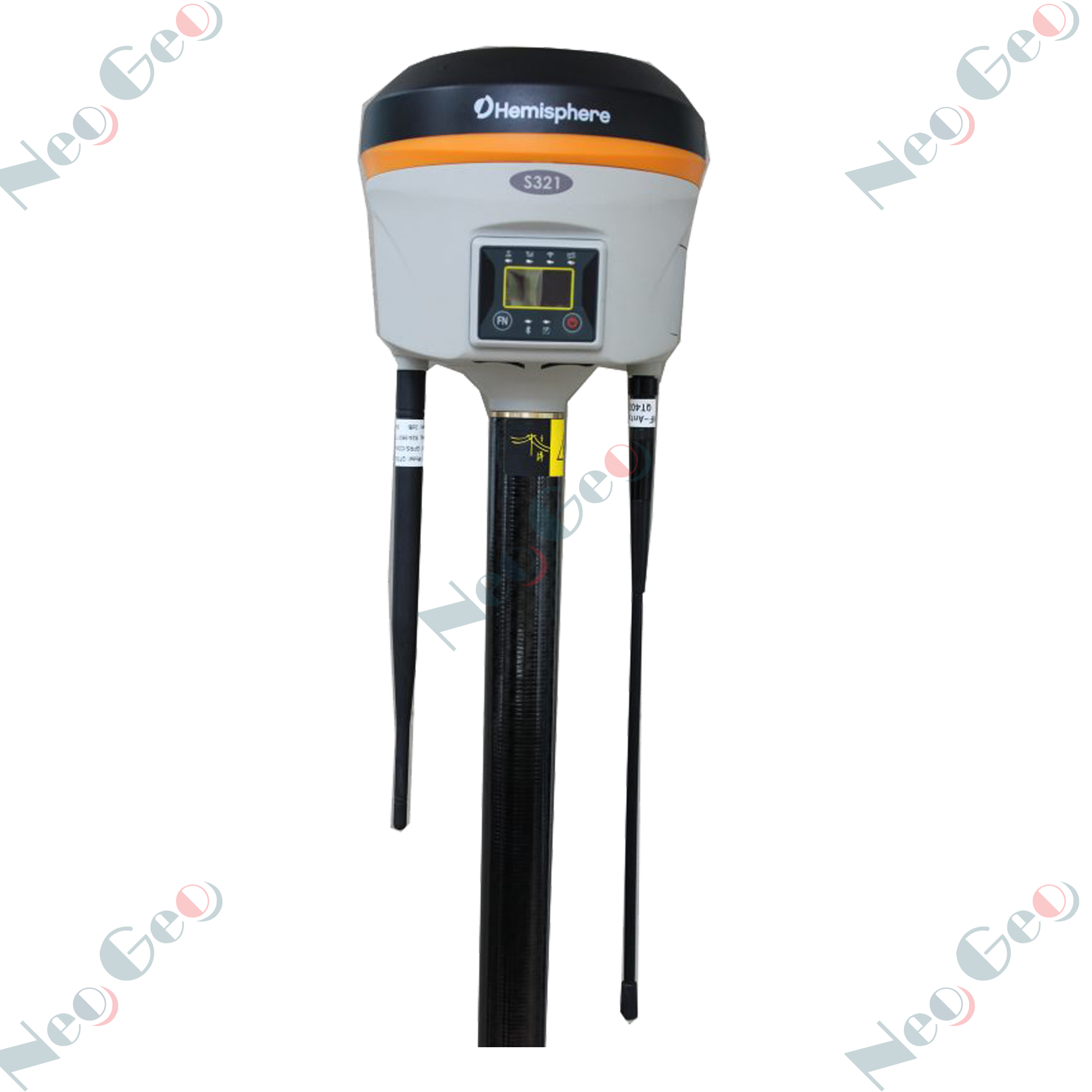

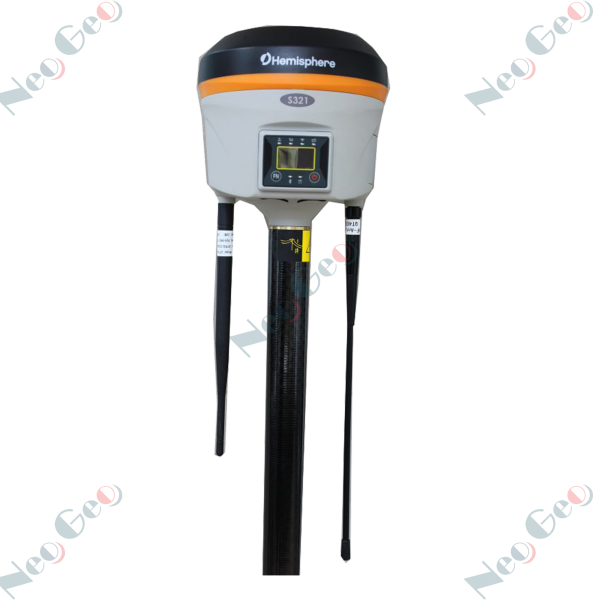

เครื่องรับสัญญาณบอกตำแหน่งจากดาวเทียม GNSS ระบบ RTK Network

ยี่ห้อ  Hemisphere  รุ่น  S321+

คุณลักษณะเฉพาะ:

  1. เป็นเครื่องหาค่าพิกัดด้วยดาวเทียม GNSS ที่มีช่องรับสัญญาณดาวเทียมจำนวน 372 ช่องสัญญาณ ที่สามารถรับและบันทึกข้อมูลสัญญาณดาวเทียม GPS และ GLONASS และ Galileo ได้ทั้ง 2 ความถี่แบบ L1 และความถี่แบบ L2 โดย Mode ในการรับสัญญาณจะต้องเป็นแบบ Carrier phase และ C/A Code ได้ทั้งในระบบ GNSS และสามารถรับสัญญาณ SBAS ได้ และต้องสามารถรับสัญญาณดาวเทียม L5 ของ GPS หรือ B3 ของ Beidou

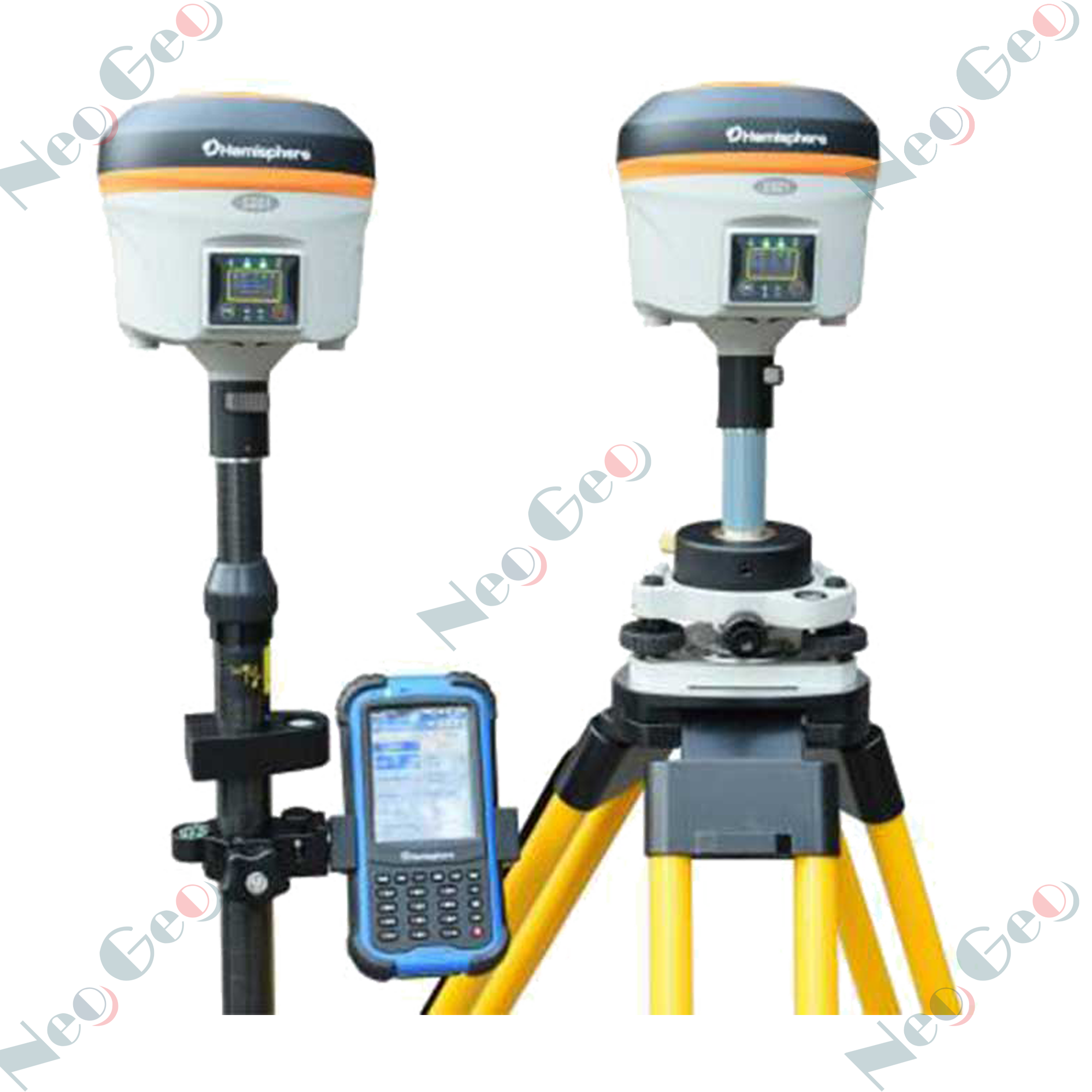

  2. สามารถปฏิบัติงานรังวัดสัญญาณดาวเทียม GNSS ด้วยวิธี Static, Real Time Kinematic (RTK)
  3. ตัว Smart Antenna ต้องมีพอร์ตสำหรับ SIM card เพื่อการเชื่อมต่อระบบ 3G รองรับระบบ CORS และ RTK Network หรือ VRS ของกรมที่ดิน และของ GISTDA ได้
  4. ตัวเครื่อง Smart Antenna สามารถเก็บข้อมูลดาวเทียมโดยใช้หน่วยความจำแบบภายใน (Internal) ขนาด 4 GB และมีช่องบรรจุแผ่นบันทึกข้อมูลแบบ Micro SD Card ได้ 32 GB เป็นอย่างน้อย
  5. ต้องสามารถใช้ระบบ WebUI ในการควบคุมการทำงานและ Upgrade Firmware และใช้ตั้งค่าหรือสั่งการเครื่อง GNSS Receiver รวมทั้งใช้ในการ Download และ Delete ข้อมูลรังวัดจากดาวเทียมที่บันทึกในตัวเครื่อง Smart Antenna ได้โดย Smartphone , Tablet , Notebook ที่มีระบบ Wifi และ Bluetooth
  6. ตัวเครื่องได้รับมาตรฐานป้องกัน ฝุ่นและน้ำ IP67
  7. ตัวเครื่อง Smart Antenna ได้รับมาตรฐานความทนทานต่อสภาพแวดล้อม MIL-STD-810G method 514.6E-I และ method 516.6 ทนต่อการตกกระแทกที่พื้นคอนกรีตจากความสูงไม่น้อยกว่า 2 เมตร
  8. ตัวเครื่อง GNSS ต้องได้รับมาตรฐาน UL 94HB Flame Class Rating (3)
  9. เครื่องรับสัญญาณดาวเทียม GNSS สามารถบันทึกข้อมูลความถี่ได้ถึง 10 Hz หรือสูงกว่าได้
  10. เมื่อประมวลผลข้อมูลด้วยโปรแกรมประมวลผลสัญญาณดาวเทียมแล้ว มีความคลาดเคลื่อนของการรังวัดในระบบ Static Post Processing ทางราบ (Horizontal)  3mm. 0.1ppm. และทางดิ่ง 3.5 mm. 0.4ppm. ของระยะเส้นฐานที่รังวัด
  11. เมื่อประมวลผลข้อมูลด้วยโปรแกรมประมวลผลสัญญาณดาวเทียมแล้ว มีความคลาดเคลื่อนของการรังวัด (RMS) ในระบบ Real Time Kinematics ทางราบ (Horizontal)  8 mm. 1ppm. และทางดิ่ง (Vertical)  15 mm. 1ppm. ของระยะเส้นฐานที่รังวัด
  12. สามารถรับสัญญาณปรับแก้จากดาวเทียมในระบบ L-band Global correction serviceได้โดยมีความคลาดเคลื่อนของการรังวัด (RMS) ทางราบ (Horizontal) 0.08 เมตร และทางดิ่ง (Vertical)  0.16 เมตร โดยจะต้องเปิดระบบ L-band correction service ให้บริการฟรีเป็นระยะเวลาไม่น้อยกว่า 6 เดือน.
  13. มีวิทยุส่งสัญญาณแบบ Built-In UHF Radio Modem สำหรับส่งข้อมูลปรับแก้ RTCM ที่ความถี่ 420-460 MHz หรือมากกว่าโดยมี Channel Spacing ที่ 5KHz / 25KHz และอุปกรณ์ประกอบ ขนาดกำลังส่ง 1 Watt
  14. มีระบบ Smart Voice Broadcast System. หรือ “Speaking” Receiver ให้เสียงแสดงการทำงานหรือสถานะของเครื่อง GNSS ได้
  15. มีช่อง Lemo port สำหรับเชื่อมต่อแบตเตอรี่ภายนอกได้

เครื่องควบคุมชนิดพกพา (Handheld Controller) สำหรับใช้สั่งการทำงานเครื่อง GNSS จำนวน 1 เครื่อง โดยมีคุณลักษณะดังนี้

  1. เครื่องควบคุมชนิดพกพา (Handheld Controller) ต้องสามารถใช้งานร่วมกันได้อย่างมีประสิทธิภาพ
  2. เครื่องควบคุมชนิดพกพา (Handheld Controller) สามารถรับสัญญาณดาวเทียม GPS , Glonass , Beidou ได้  72 ช่องสัญญาณ
  3. เครื่องควบคุมชนิดพกพา (Handheld Controller) ต้องมีหน้าจอสีระบบสัมผัส ขนาด  8 นิ้ว VGA (1280 x800 pixels) ใช้ปฏิบัติการด้วยระบบ Android 5.1.1
  4. เครื่องควบคุมชนิดพกพา (Handheld Controller) ต้องมีหน่วยความจำประมวลผลภายในเครื่อง (RAM) ขนาด 2 GB และมีหน่วยความจำสำหรับบันทึกข้อมูลในตัวเครื่องได้ 32 GB โดยสามารถขยายหน่วยความจำได้ 128 GB จากช่องใส่ Micro SD card slot
  5. เครื่องควบคุมชนิดพกพา (Handheld Controller) ต้องทนต่อการสั่นสะเทือน ฝุ่นและน้ำ และมีแบตเตอรี่ภายใน IP67  และทนทานต่อการตกที่ความสูง 1 เมตรบนพื้นคอนกรีต สามารถใช้งานได้ต่อเนื่อง 12 ชั่วโมง พร้อมเครื่องประจุไฟฟ้า
  6. เครื่องควบคุม (Handheld Controller) ต้องมีกล้องดิจิตอลหลังที่ความละเอียด 13 M pixels และต้องมีกล้องดิจิตอลหน้าที่ความละเอียด      2 M pixels
  7. เครื่องควบคุมชนิดพกพา (Handheld Controller) ต้องสามารถเชื่อมต่อข้อมูลผ่านระบบ USB , Bluetooth , Wi-Fi ได้เป็นอย่างน้อย โดยสามารถต่อใช้งานร่วมกับเครื่องหาพิกัดด้วยสัญญาณดาวเทียม GNSS เพื่อการแสดงผลข้อมูลสถานะดาวเทียม และควบคุมการทำงานของเครื่องหาค่าพิกัดและการบันทึกสัญญาณดาวเทียม GNSS ได้
  8. เครื่องควบคุมชนิดพกพา (Handheld Controller) ต้องมีโปรแกรมลิขสิทธิ์ในการควบคุมเครื่อง GNSS ทั้ง Base Station และ Rover Station ให้ทำงานสำรวจรังวัดในระบบ RTK Network ผ่านระบบ 3G ได้
  9. เครื่องควบคุมชนิดพกพา (Handheld Controller) มีพอร์ตสำหรับ SIM card เพื่อการเชื่อมต่อระบบ RTK Network ได้
